PRZEGLĄD BADANIA

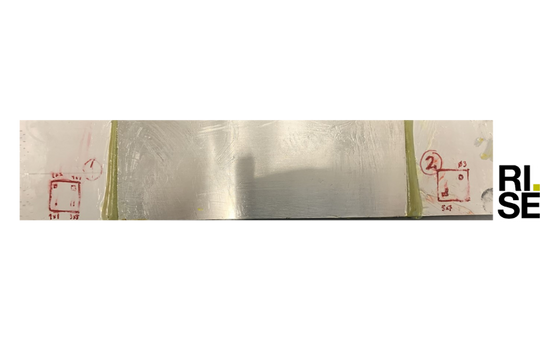

Klejenie jest atrakcyjną opcją łączenia elementów w wielu zastosowaniach, ponieważ można je łatwo wdrożyć w przemysłowym procesie produkcyjnym, eliminuje zniekształcenia termiczne związane ze spawaniem oraz odkształcenia i naprężenia związane z mocowaniem mechanicznym. Szczególnie dobrze nadaje się do zastosowania dla cienkich blach oraz do łączenia innych materiałów, dzięki czemu znajduje zastosowanie na wielu dziedzinach, w tym w przemyśle motoryzacyjnym i lotniczym. Aby ocenić możliwości platformy dolphicam2 do inspekcji takich połączeń klejowych, szwedzki instytut badawczy (Ri.Se) dostarczyły próbkę wykonaną z dwóch blach stalowych o grubości 2mm połączonych mostkiem z blachy aluminiowej o grubości 1 mm. W dwóch obszarach klejonych umieszczono wkładki PTFE o różnych średnicach.
WYZWANIA
Do inspekcji użyto przetwornika TRM-DB-8MHz (8 mm Rexolite). Przetwornik o takiej częstotliwości jest w stanie uzyskać rozdzielczość bliskiej powierzchni wymaganej do zastosowań cienkościennych. Zastosowano technikę zszywania ręcznego do zobrazowania całego obszaru spoiny o wymiarach 136x56 mm.
WYNIKI

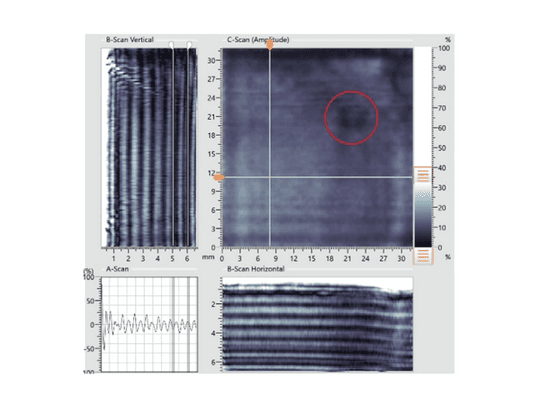

Pomimo wyzwań, TRM-DB-8MHz był w stanie wykonać udaną inspekcję obszaru spoiny i odnaleźć wkładki PTFE (czerwone kółka). Udało się to osiągnąć dzięki odpowiedniemu ustawieniu bramek sygnału tylnej ściany, co umożliwiło osiągnięcie maksymalnej czułości odpowiedzi sygnału międzyfazowego.
Zszyty obraz C-scan był w stanie uwydatnić różnice w materiale podkładowym. W obszarach związanych adhezyjnie zaobserwowano sygnał tylnej ściany o średniej amplitudzie (średni szary kolor, oznaczony pomarańczowymi strzałkami). W rejonach z wypłynięciem nadmiaru kleju więcej sygnału zostało przez niego pochłonięte i wytłumione, zmniejszając amplitudę sygnału tylnej ściany (kolor ciemnoszary, zielone strzałki). W centralnej części połączenia zakładkowego, gdzie nie było materiału podkładowego, zaobserwowano największą amplitudę (jasnoszara, niebieska strzałka).
WNIOSKI
Dolphicam2 był w stanie skutecznie odnaleźć małe wkładki PTFE w warstwie klejonej pomiędzy dwoma arkuszami metalu. Ponadto podkreślono również zdolność dolphicam2 do rozróżnienia warunków kontaktu z tylną powierzchnią. Wynik ten pokazuje wszechstronność platformy dolphicam2 z 8MHz TRM do zastosowań nie tylko dla cienkich kompozytów, ale również dla elementów metalowych.
